Alto Hospicio creció sobre una meseta costera donde el salitre moldeó el desarrollo urbano y la geotecnia actual. La expansión acelerada ocupó depósitos eólicos y costras salinas que hoy definen los desafíos de fundación. Las columnas de grava aparecen como la respuesta técnica cuando el suelo natural no resiste. No es una solución genérica. Aquí la vibrosustitución trabaja sobre arenas limosas con cementación salina errática y niveles freáticos profundos, típicos de la Pampa del Tamarugal. El diseño debe anticipar cómo reacciona ese esqueleto granular al ser desplazado lateralmente durante la compactación. En proyectos sobre la cota 600 msnm, donde la planicie domina el paisaje, el control de asentamientos totales y diferenciales define la viabilidad de naves industriales y conjuntos habitacionales. Un ensayo CPT previo permite mapear la continuidad de los estratos antes de definir la malla de columnas.
El diseño de columnas de grava en Alto Hospicio exige verificar la agresividad química del suelo salino sobre la piedra seleccionada, según NCh3171.
Cómo trabajamos

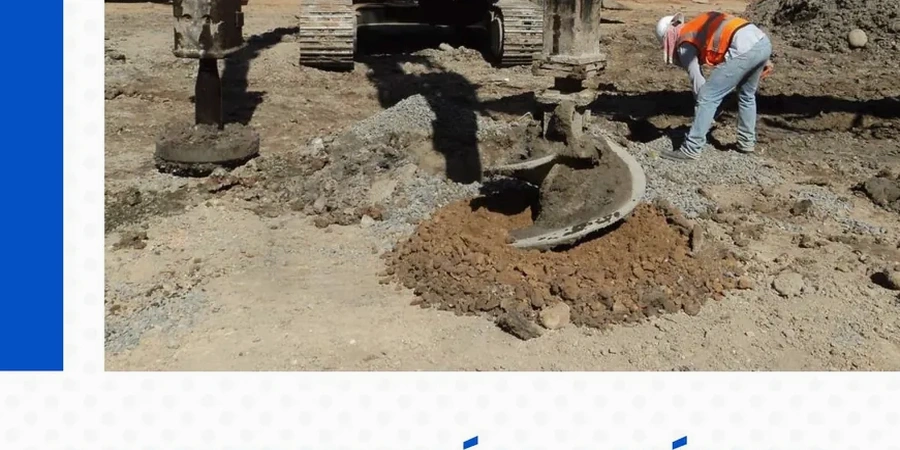

En la ampliación de un centro logístico junto a la Ruta A-16, enfrentamos arenas limosas con intercalaciones de costra salina de hasta 40 cm de espesor. El SPT daba golpes erráticos: 4 en el limo, rechazo en la costra. La solución fue una malla triangular de columnas de 80 cm de diámetro, penetrando 9 metros hasta un estrato de grava compacta. El proceso usa un vibrador de aguja que desplaza el suelo sin extraerlo. La grava seleccionada, con tamaño máximo de 75 mm y bajo contenido de finos, se compacta en tongadas ascendentes. El bulbo de influencia se solapa para crear un bloque compuesto suelo-columna. El control de ejecución incluye verificación de consumo de material por metro lineal y registro continuo de parámetros de vibrado. La mejora del suelo se cuantifica mediante ensayos de carga en columna aislada, alcanzando módulos de deformación superiores a 25 MPa en el material tratado.
Particularidades de la zona
El sector de La Tortuga presenta depósitos eólicos sueltos de hasta 6 metros sobre costra salina. En contraste, Santa Rosa asienta sobre una capa de arena limosa más densa pero con lentes salinos erráticos. En La Tortuga, el riesgo es el colapso por humedecimiento y la pérdida de confinamiento lateral de la columna si el suelo no tiene cohesión mínima. En Santa Rosa, la dificultad está en la perforación de la costra durante la instalación, que puede desviar el vibrador y generar columnas discontinuas. La solución para suelos sin cohesión suficiente incluye vibrosustitución con aporte de agua y precarga temporal. Para las costras gruesas, se requiere predrilling con barrena helicoidal hasta atravesar el estrato cementado. En ambos sectores, la presencia de sulfatos exige usar cemento SR en cualquier elemento de conexión superficial.
Preguntas comunes
¿Qué rango de inversión maneja un proyecto de columnas de grava en Alto Hospicio?
Para el diseño y control de ejecución de columnas de grava en Alto Hospicio, la tarifa se mueve entre $614.000 y $2.736.000. El valor final depende de la cantidad de columnas del proyecto, la profundidad de tratamiento requerida y la complejidad del control de calidad exigido por la normativa sísmica chilena.
¿Cómo se verifica que una columna de grava quedó bien compactada en terreno?
Se controla durante la instalación con sensores en el vibrador que registran amperaje, profundidad y velocidad de ascenso en tiempo real. Después de ejecutada, se realiza ensayo de carga estática con placa sobre la columna aislada, midiendo asentamiento bajo escalones de carga hasta 1.5 veces la carga de diseño.
¿Las columnas de grava funcionan en suelos con mucha sal como los de la meseta hospiciana?
Funcionan, pero con precauciones. La grava seleccionada debe ser químicamente estable frente a sulfatos. El diseño hidráulico debe asegurar que no se genere flujo de agua concentrado a través de las columnas, lo que podría disolver sales del suelo circundante y reducir el confinamiento lateral con el tiempo.
¿Qué norma chilena regula el diseño de columnas de grava?
La NCh3171 es la referencia principal para el diseño estructural con mejoramiento de suelo mediante columnas de grava. Se complementa con criterios del Eurocódigo 7 (EN 1997-1) para el cálculo de asentamientos y capacidad portante del bloque mejorado, adaptados a la sismicidad de la Región de Tarapacá.
